03. Šrafování

Zde je náš dnešní úkol...

Narýsování základního tvaru

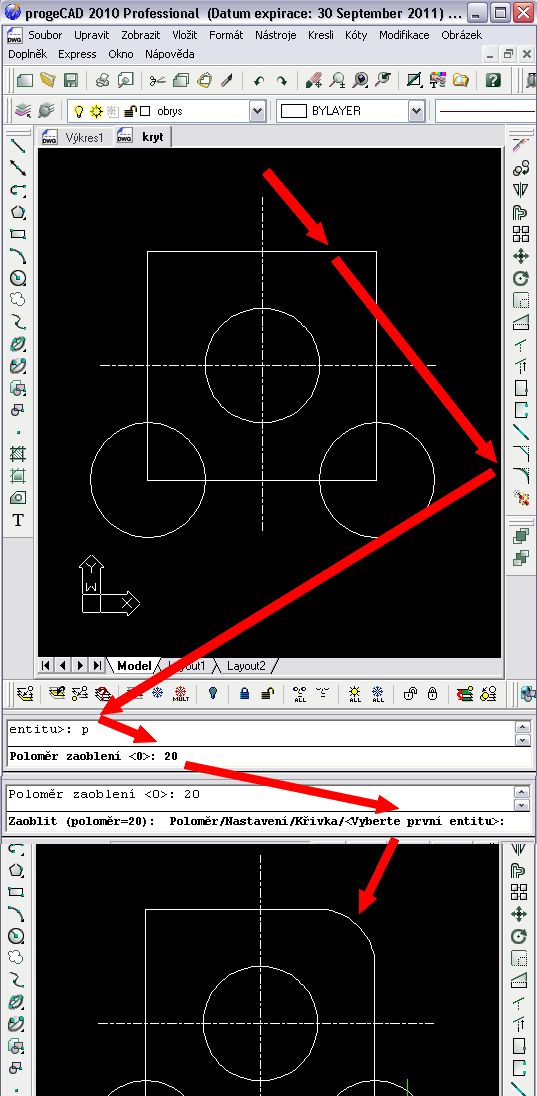

Potřebujeme několik hladin (obrys, čerchovaná čára, kótovací čára, šrafování, pomocná). Můžeme využít rysu z minulé hodiny-doplníme hladinu kótovací. Nakreslíme základní tvar, upravíme podle obrázku (viz. oříznutí minulá hodina, zaoblení viz. obrázek)
