02. Hladiny, typy čar

Typy čar - nastavení
Než začneme rozšiřovat strukturu hladin nachystáme si vlastní druhy čar, které budeme chtít použít.
Postupujeme podle obrázku:
Definice typu čáry:
Kladné číslo - délka čáry, záporné číslo - délka mezery
(na ukázce vidíte definici čerchované čáry)

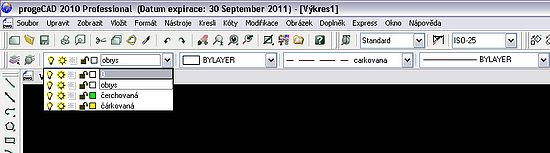

Hladiny
Hladiny slouží k zpřehlednění kreslení. Můžeme si je představit jako průhledné fólie, které pokládáme na sebe. V každé hladině můžeme nastavit vlastností prvků - barva, tlouštka, typ čára atd.) Můžeme tedy v samostatných hladinách kreslit obrysy, osy, čárkované čáry nebo kótování. Můžeme také využít pomocné hladiny, ve kterých tvoříme pomocné konstrukce, po skončení viditelnost této pomocné hladiny zrušíme.







Strukturu hladin/vrstev můžeme kdykoli změnit, doplnit.




Takto bude vypadat hotový výkres
Kryt přístroje - výkres ve formátu PDF

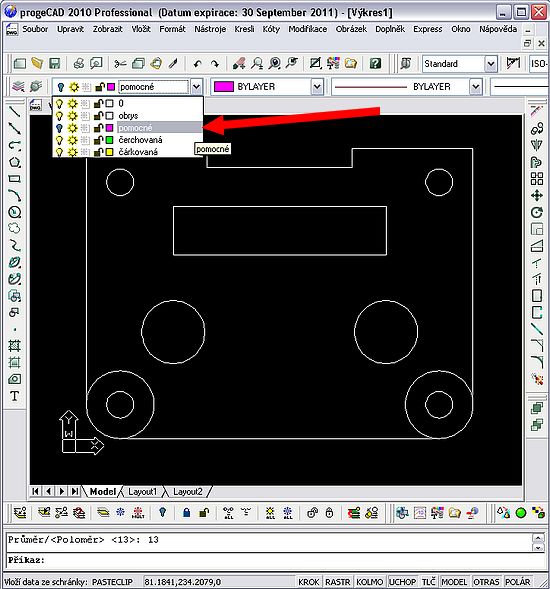

a nyní můžeme kreslit - použijeme hladinu pomocnou










Nyní ořízneme nepotřebné části entit...




Doplníme v hladině čerchované osy a můžeme přejít ke kótování...




Po okótování by mohl výkres vypadat takto...




Hotový výkres...
Kryt přístroje - výkres ve formátu PDF
